產品簡介

　　蘭生提供德國DMG品牌的小型立式數控車床/車削中心。
（一）型號規格：
　　CTV250小型立式數控車床/車削中心
（二）產品用途：
　　用于大批量生產和萬能型加工的新一代立式車床。

技術參數

　　新款CTV系列立式車床效率更高，屑-屑時間<5sec. 優化了的機床性能包括：通過使用方便的寬大操作視窗和控制技術為柔性生產提供了無可比擬的理想條件。所有伺服軸的驅動和精度檢測都在主軸上部，易于保護。大行程Y軸±90mm (CTV160)和Z軸增加機床柔性，工件長度20–210mm, 最大加工直徑可達220mm。此外，還有送料盤高度可調，占地面積小（5.3m²）等特點。
主要技術參數：
　　> DMG ERGOline® Control 控制面板配有19" 液晶顯示屏和 Siemens ShopTurn*，通過3D 仿真實現簡單、快速編程
　　>包括X、Y*、Z、C 在內的所有軸都從上方布置􀀀以此實現更大行程的Y 軸（± 90 mm，偏心鏜孔和銑削加工）
　　> 更大的Z 軸行程–這樣可以對較短和較長的工件進行無調整加工，工件高度從5 至210 mm，直徑長達160 / 220 mm
　　> 標配自動化上下料裝置，簡便靈活，48 工位料道– 工件自動對中，工件高度方便調整
　　> 穩定性高，45 mm 寬導軌可用于重切
　　> 占地面積小，約為5.3 m2
　　> 最佳的加工空間通達性– 機門寬敞高大，配有更大的視窗
　　> 可選工件在線檢測
　　> 運輸簡單: 可使用叉車
　　> 具有最高的保養和維修便利性

　　卡盤直徑mm:250
　　主軸驅動功率(40/100% DC)kW:32 / 25
　　扭矩(40/100% DC)Nm:360 / 280
　　轉速范圍rpm:5,000
　　X軸行程mm:650
　　主軸2的橫向行程mm:+90 / -65
　　縱軸Z的行程mm:300
　　動力刀具:12
　　驅動功率(40%DC)kW:11.7
　　配有19“TFT顯示屏和3D軟件的DMG ERGOline®
　　控制面板  Siemens 840D solutionline

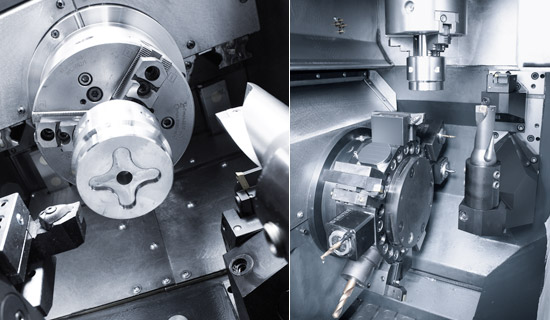

加工案例
