產品簡介

　　蘭生提供日本太陽工機Vertical Mate85數控立式復合磨床和Vertical Mate125 數控立式復合磨床，一次裝夾即可完成中大型高精度零件的內徑、外徑、端面研磨加工，可以代替了中大型臥式內圓磨床。

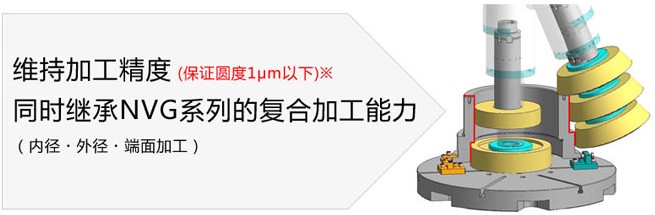

用來評價加工精度的工件

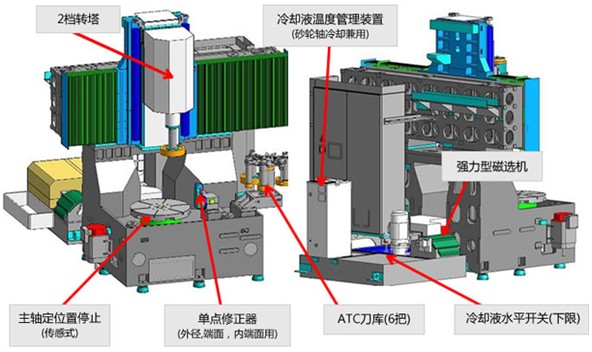

一、具有以下性能特點：

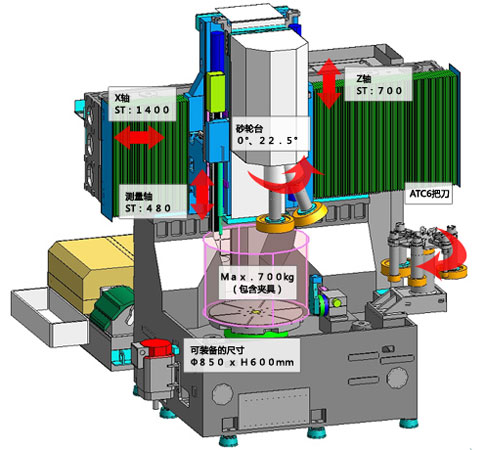

　　 1、雙檔定位轉塔：通過0度定位的內、外徑研磨及22.5度定位則通過使用斜面砂輪能夠高效地研磨外徑、端面。

　　 2、砂輪軸：采用HSK-A100，最大輸出為11.0kw，通過4t的夾緊力使研磨能力提高。

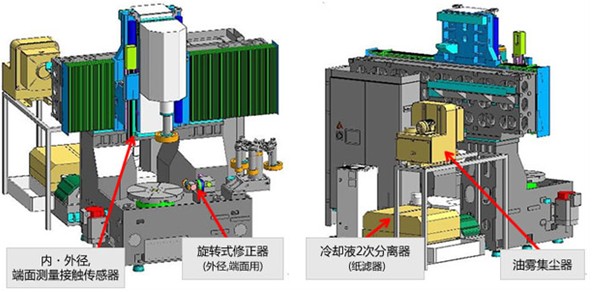

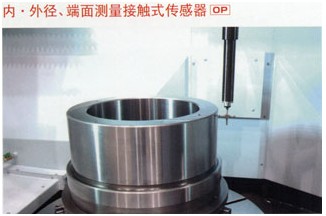

　　 3、內、外徑、端面測量接觸式傳感器：有效于批量生產（工件10個以上）。特別是大直徑工件或深孔工件時，用手調尺寸測量時需要專用測量?jī)x或需要熟練技術的情況很多，給其帶來幫助，使其效率化。

　　 4、ATC刀庫：可收納砂輪直徑為50~305mm的工具6把。實現了砂輪交換時間的縮短與復合加工。

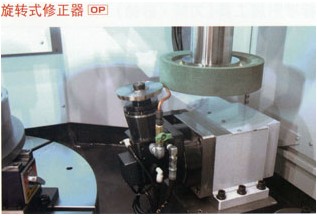

　　 5、旋轉式修正器：有效于CBN砂輪的使用。在旋轉盤配置了多點金剛石的旋轉式金剛鼓輪修正器。但是，背端面無法修正。

　　 6、工作臺定位置停止（傳感器式）：通過找位提高了工件交換工序、手動測量的操作性。與選項中的內外徑、端面測量并用，可避開鍵槽和螺孔進行測量。

　　 7、單點金剛筆修正器：標準配置了砂輪外、端面用及背端面用的2只，支持復合加工。

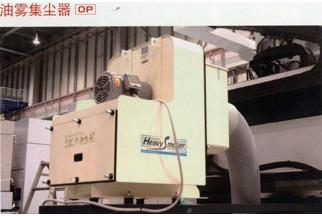

　　 8、油霧集塵器：推薦把機床設置在干凈的恒溫室內。在研磨加工種，由內藏過濾器吸出從研磨點發出的冷卻液油霧并分離冷卻液成分，把清新的空氣放出機外。

　　 9、冷卻液溫度管理裝置：可以控制加工工件及機床主體的溫度，實現了更高精度的加工。

　　 10、冷卻液水平開關（下限）：不需要特意打開冷卻液箱，便可確認冷卻液的水量。

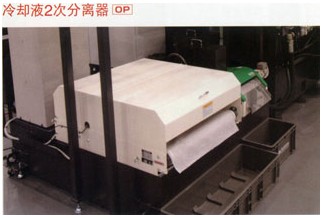

　　 11、冷卻液2次分離器：紙濾器型的冷卻液2次分離。推薦在極度厭惡劃痕或加工非磁性材料時使用。

　　 12、強力型磁性分離器：采用稀土磁體，使之提高吸著性低的淬火木材的碎屑捕集性。

　　 13、有效于批量生產（工件10個以上）。特別是大直徑工件或深孔工件時，用手調尺寸測量時需要專用測量?jī)x或需要熟練技術的情況很多，給其帶來幫助，使其效率化。

　　 14、有效于CBN砂輪的使用。在旋轉盤配置了多點金剛石的旋轉式金剛鼓輪修正器。但是，背端面無法修正。

　　 15、推薦把機床設置在干凈的恒溫室內。在研磨加工中，由內藏過濾器吸出從研磨點發出的冷卻液油霧并分離冷卻液成分，把清新的空氣放出機外。

　　 16、紙濾器型的冷卻液2次分離器。推薦在極度厭惡劃痕或加工非磁性材料時使用。

　　 17、能夠安全且容易地卸載工件,找芯等作業時間得到莫大改善。

　　18、由于不違抗重力,實現了降低夾緊力的加工(工件不會出現變形)。

二、技術參數

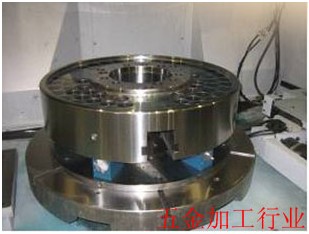

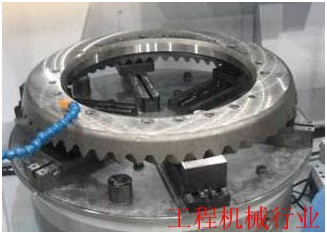

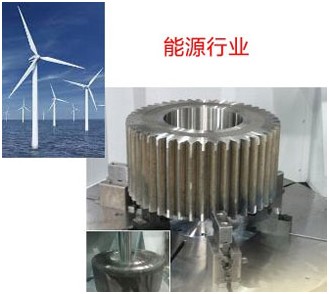

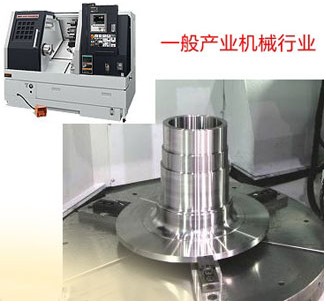

三、加工案例
