i-CUT400TD攻絲中心機產品簡介

　　通過雙核臺面適用，縮短材料設定時間

　　直連方式15,000rpm 高速主軸設計

　　適用伺服電機驅動 ATC (C-C Time : 1.72sec)

　　全軸急送速度為 56m/min，縮短非切削時間

　　規格參數

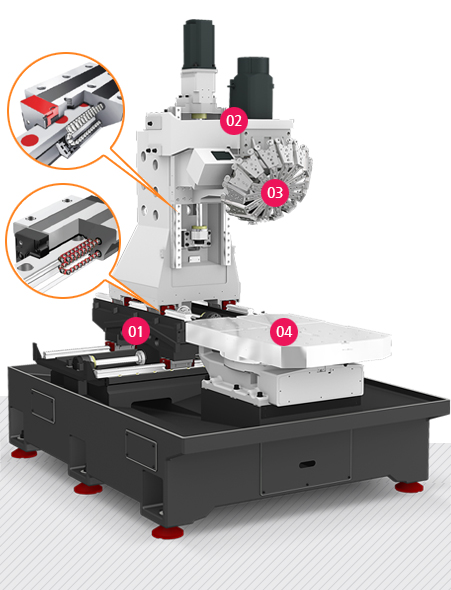

　　立柱動貨式結構

　　立柱移動型構造設計的雙工作臺的配置可以實現生產性的最大化。另外, 立柱的寬度進行增大后也提升了加工的精密度, 其熱對稱立柱構造的設計可以實現熱變位的最小化。

　　●直線導軌

　　i-CUT400TD系列由于采用具有出色性能的滾珠導軌, 顯著降低輸送引起的噪音, 另外具有出色的輸送速度, 縮小了非切削時間。

　　(Z軸 : 輥?zhàn)有椭本�導軌)

　　通過快速移送來減少非切削時間

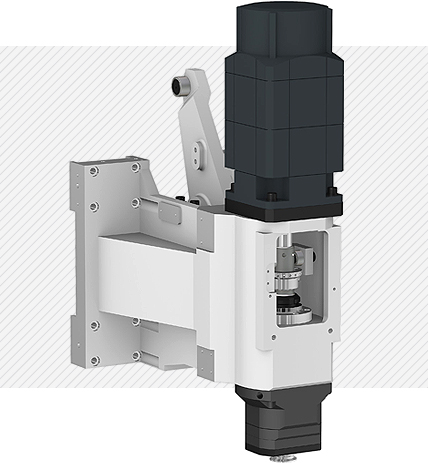

　　高精度主軸

　　長時間精度維持 & 完美的加工性能

　　通過對軸承的預壓而增強主軸的強性。另外, 通過旋轉時的溫度上升防止, 軸承的壽命延長以及最大轉速15,000r/min(選項規格)的實現可以增大加工的范圍。

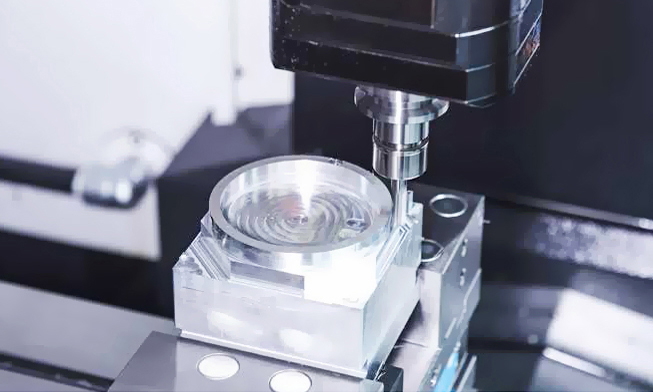

　　●剛性攻絲

　　標準配置剛性攻絲的功能, 可以迅速正確地進行攻絲加工, 從而實現生產性的最大化, 同時增強加工的精度并延長鉆攻刀具的使用壽命。

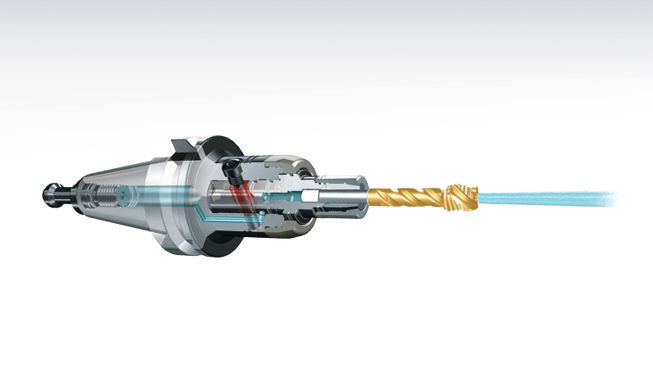

　　●主軸貫通冷卻液 [OPTION]

　　加工深孔或難切削的材料時, 使用高壓主軸貫通冷卻液, 減少加工過程中產生的熱量, 在穩定加工的同時, 延長了刀具的使用壽命。

　　ATC刀庫 & 工作臺

　　高生產性, 高剛性與高精度加工

　　該設備標準配置有14把刀具的傘型刀庫, 但可以選擇配置21把無臂式刀庫, 從而大幅擴大了作業的切削刀具。從刀具到刀具為1.06秒, 切削到切削1.74秒的快速換刀, 從而實現非切削時間的最小化

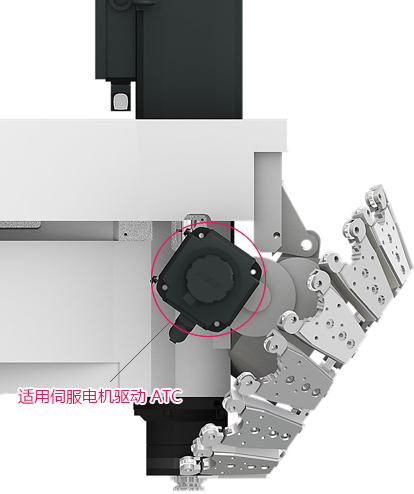

　　●伺服電機驅動的換刀系統適用

　　伺服電機驅動方式專用的換刀裝置與以前的設備相比, 已經大幅減少了刀具交換時間。同時, 采用伺服電機可以更準確地確定刀具位置, 從而增加加工的穩定性。

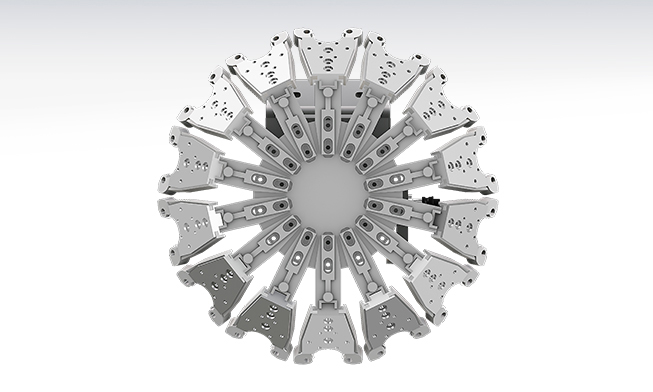

　　●無臂式

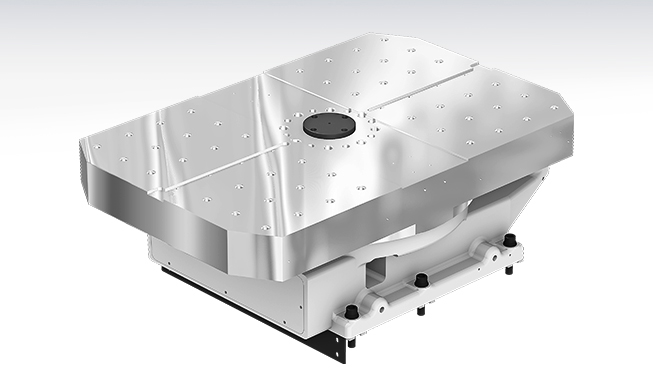

　　雙工作臺

　　標準配置雙工作臺, 可以對多樣化的工件進行加工時, 在外部對新的工件進行設置,從而大幅減少工件的設置時間, 從而提升設備的生產性。特別是旋轉工作臺采用油壓方式, 可以簡單地通過定位銷決定位置所在。
