臺灣建暐高精度數控立式磨床CVG4T/8CT/12CT
臺灣建暐高精度數控立式磨床CVG4T/8CT/12CT
臺灣建暐高精度數控立式磨床CVG4T/8CT/12CT

臺灣建暐高精度數控立式磨床CVG4T/8CT/12CT

機床特點:C軸采用液靜壓轉盤,研磨真圓度可達到1um左右;X/Z軸采用HEIDENHANIN光學尺,解析度0.05um;X/Z軸最小設定單位0.0001mm;自動刀具更換裝置ATC,4T刀把型式:BT40、8CT/12CT刀把型式:BT50;自動修砂及自動補償功能。
機床品牌:臺灣建暐 機床型號:CVG4T、CVG8CT、CVG12CT
應用行業:金屬加工機加工模具等行業
獲取最新報價

免費咨詢服務熱線
0519-88113113

產品介紹

型號:CVG4T/8CT/12CT

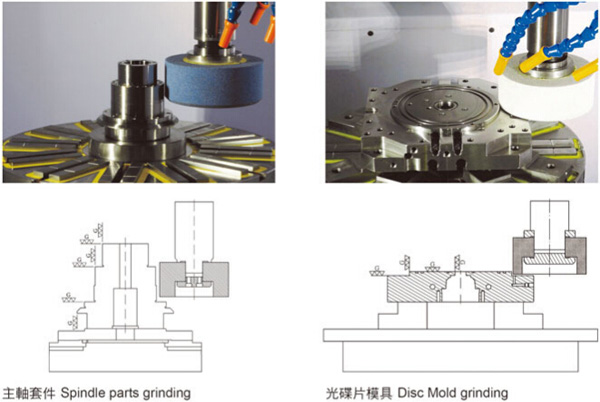

產品工件:主軸套件、光碟片模具、齒輪箱套件、主軸外套

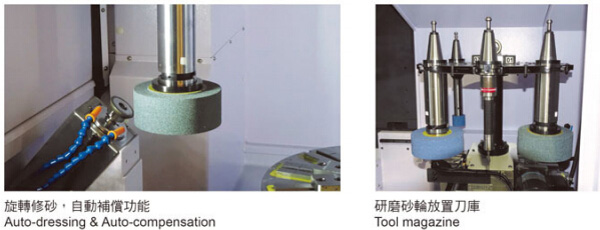

性能特點:C軸采用液靜壓轉盤,研磨真圓度可達到1um左右;X/Z軸采用HEIDENHANIN光學尺,解析度0.05um;X/Z軸最小設定單位0.0001mm;自動刀具更換裝置ATC,4T刀把型式:BT40、8CT/12CT刀把型式:BT50;自動修砂及自動補償功能。

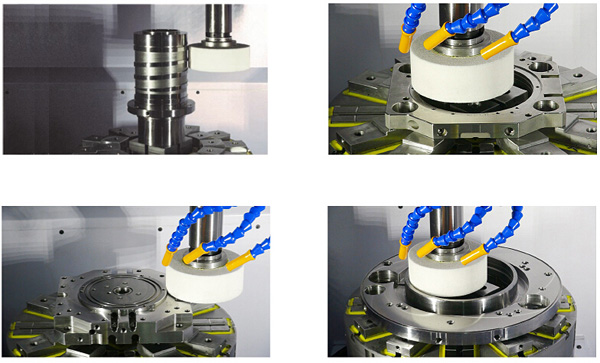

4T加工試樣:

試樣件1

試樣件2

技術參數:

項目

單位

CVG-4T

CVG-8CT

CVG-12CT

電控系統









控制器

unit

0i-MD

32iB

32iB

研磨能力









內徑研磨尺寸范圍

mm

Ø25~Ø450

Ø50~Ø800

Ø50~Ø1200

外徑研磨尺寸范圍

mm

Ø450

Ø800

Ø1200

內徑研磨最大長度

mm

ID<Ø150:225

ID>Ø150:325

ID<Ø250:325

ID>Ø250:500

ID<Ø250:325

ID>Ø250:500

外徑研磨最大長度

mm

325

500

500

工件最大旋徑

mm

Ø450

Ø850

Ø1250

工件安裝最高高度(包括夾具)

mm

400

600

600

工件最大載重

kg

250

1500

2500

X軸行程









向右行程

mm

300

1340(ATC位置)

1670(ATC位置)

向左行程

mm

690(ATC位置)

400

600

移動速度

mm/min

0~24000

0-24000

0-24000

最小設定單位

mm

0.0001

0.0001

0.0001

Z軸行程









上下行程

mm

400

650

650

移動速度

mm/min

0~24000

0-24000

0-24000

最小設定單位

mm

0.0001

0.0001

0.0001

砂輪軸









刀把型式



BT40

BT50

BT50

砂輪軸轉速

rpm

0

0~10000

0~10000

砂輪直徑

mm

Ø45~Ø150

Ø45~Ø250(建議)Ø275(最大)

主軸









工作臺尺寸

mm

Ø450

Ø800

Ø1200

旋轉速度

rpm

20~400

10-200

5-100

自動刀具更換裝置(ATC)









刀把型式



BT40

BT50

BT50

砂輪儲存容量

Tools

8

6

6

最大砂輪(直徑X長度)

Ø×mm

Ø150X250

Ø275X350

Ø275X350

最大砂輪重量

kg

8

20

20

選刀方式



umbrella type

umbrella type

umbrella type

電動機









砂輪軸馬達

kw

5.5/7.5

15/18.5(內藏式)

15/18.5(內藏式)

主軸馬達

kw

3.7/5.5

3.7/5.5

3.7/5.5

X軸伺服馬達

kw

3

6

6

Z軸伺服馬達

kw

4

6

6

機器重量占地及包裝









地面空間(長×寬)

mm

3303×2106

4073×3450

4173×4067

機器高度

mm

3117

3644

3659

變壓器

KVA

27.5

33

33

凈重

kg

7000

16000

19000

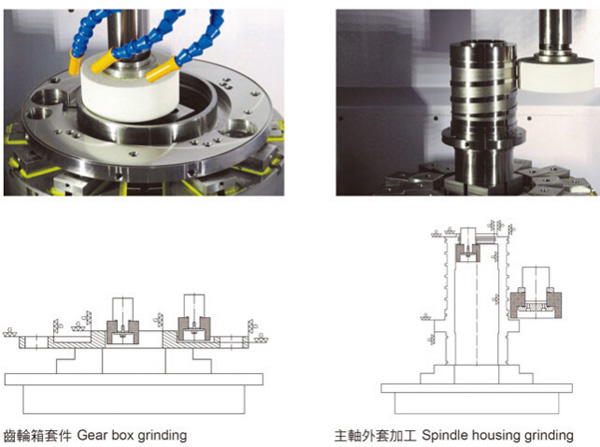

加工范例
