產品簡介

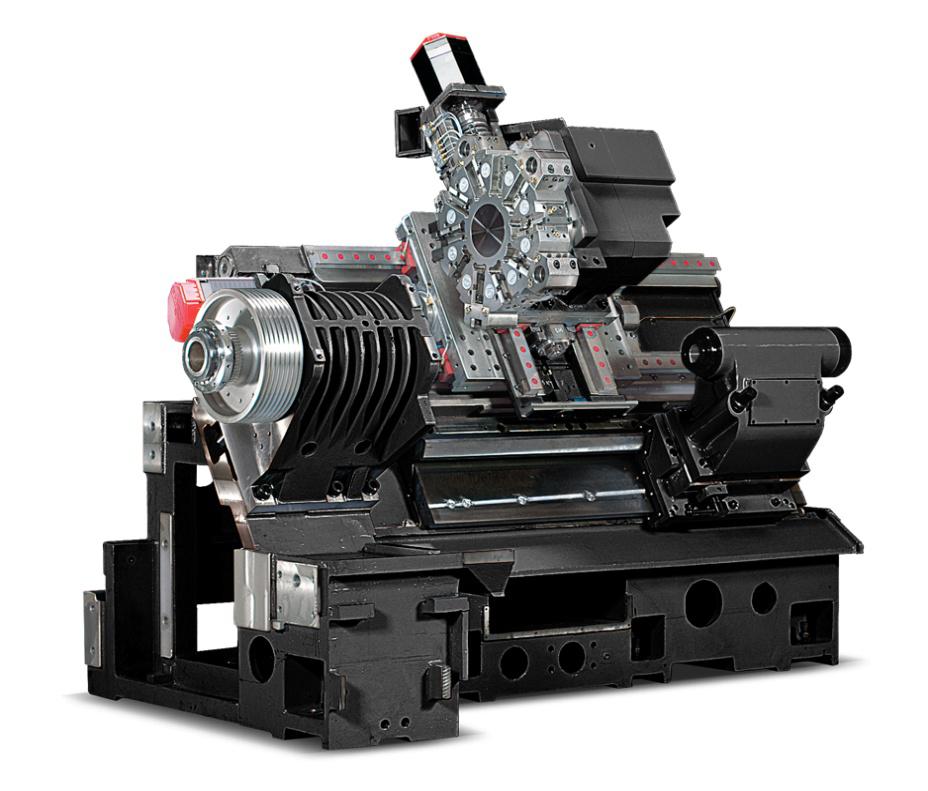

　　設備和主軸的配置：60度一體結構床身，使用交流主軸電機進行恒定的線速度控制，能夠保證切削平穩無齒輪式。
　　　

　　進給系統：LM導軌（X式布置的滾柱導軌），雙固定式滾珠螺桿支座，大直徑滾珠螺桿，直接聯接到伺服電機，通過聯軸器將滾珠螺桿直接聯接到伺服電機。
　　　　　　　　　　　　

　　刀塔：能夠在最短的選定轉位路線中進行高精度聯接和旋轉，伺服電機驅動的刀塔配備三片式曲齒聯軸器，5.7噸的強勁夾緊力能夠在不連續的重型切削中保證較高的精度。

•刀塔類型：十邊標準刀塔

•驅動模式：伺服電機

•轉位速度：0.3秒/步

•刀具外徑：25x25mm(1x1")

•刀具內徑：ø50mm(ø1.97")

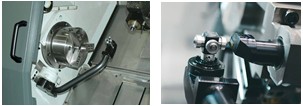

　　快速對刀儀：通過將刀尖邊緣與傳感器接觸，進行快速刀具校正，手動傳感器上升/下降操作，通過點動進給接觸到傳感器。
　　　　　　　　　

主要技術參數

•加工能力

　　•床身上的回轉直徑ø590mm(ø23.23")

　　•托架上的回轉直徑ø375mm(ø14.76”)

　　•最大車削直徑ø410mm(ø16.14")

　　•最大車削長度720mm(28.35")

　　•標準卡盤尺寸ø254mm(ø10")

　　•標準卡盤重量55.3kg(121.12lb)

　　•（包括標準卡盤）
　　　最大工件重量90.8kg(200.18lb)

　　•棒料加工直徑ø76mm(ø2.99")

•主軸

　　•主軸類型A2-8

　　•通孔直徑ø95mm(ø3.74")

　　•電機功率輸出（30分鐘/連續）22/18.5kW(29.3/24.7Hp)

　　•最大轉速3000r/min

　　•最大扭矩729.5Nm(538.05lb-ft)

•尾座

　　•類型手動（程序可選）

　　•尾座：主軸錐度MT#5

　　•導軌：箱式導軌

　　•尾座：主軸直徑100mm(3.94")

　　•尾座移動距離570mm(22.44")

　　•尾座推力7252N(1631lbs)

•刀塔

　　•刀塔類型十邊標準刀塔

　　•可安裝刀具的數量10工位

　　•刀塔轉位速度0.3秒

　　•轉位方式連續，雙向

　　•傳動裝置伺服電機驅動

　　•刀具尺寸（外徑/內徑）25mmx25mm(1"x1")

　　　　　　　　　　　　　ø50mm(ø1.97")

•軸

　　•X軸行程220mm(8.66")

　　•Z軸行程750mm(29.53")

　　•X軸快速進給速率20m/min(787ipm)

　　•Z軸快速進給速率24m/min(945ipm)

　　•導軌（X/Z）LM（滾珠）/LM（滾柱）

　　•床身配置60°傾斜床身

　　•CNC控制器（標配）

　　•型號HYUNDAIWIAFANUCi系列

　　•顯示器8.4"全彩色LCD顯示器

　　•內存512Kbyte(1280m)

•潤滑劑和切削液

　　•潤滑劑箱容量：1.8ℓ(0.48gal)

　　•冷卻劑箱容量180ℓ(47.55gal)

　　•冷卻劑泵功率0.25kW(0.33HP)

•機床尺寸

　　•占地面積（寬x長）1812X3010mm(71.34"X118.5")

　　•高度1950mm(76.77")

　　•重量6100kg(13228lbs)

　　•電源24kVA(FANUC),39kVA(SIEMENS)

　　•電壓200/200V,50/60Hz(FANUC)

　　　　  380V,50/60Hz(SIEMENS)
•標準/可選規格
